Một bản vẽ thiết kế nhà bao gồm những gì?

Một bộ bản vẽ thiết kế nhà ở dân dụng bao gồm những gì? Gồm những hạng mục nào? Chắc hẳn có rất nhiều người chưa biết rõ về bản vẽ thiết kế như thế nào. Qua bài viết này Saigon Central sẽ giới thiệu thật chi tiết để các bạn tham khảo nhé.

Vì sao cần có bản vẽ thiết kế?

Những năm gần đây khi xã hội hóa, đô thị hóa phát triển khiến việc xây dựng nhà ở không còn là việc dễ dàng nữa. Những ngôi nhà cũ quá chật chội hay có những bất cập về công năng sử dụng trước kia đã trở nên quá lỗi thời. Chính vì thế, bản vẽ thiết kế nhà ra đời để thay đổi căn nhà theo sự sáng tạo và nhu cầu của khách hàng.

Ban đầu khi định hướng xây nhà, các gia chủ chỉ xác định được số lượng tầng, phòng ngủ, phòng vệ sinh,… Nhưng gia chủ không biết sẽ bố trí phòng ốc sao cho hiện đại và hợp lý; di chuyển thuận tiện; tránh phải “đục chỗ này đẽo chỗ kia”. Đó là lý do vì sao chúng ta cần các nhà kiến trúc sư – người sẽ hợp tác hỗ trợ và củng cố những ý tưởng của các bạn trong khâu thiết kế sao cho đáp ứng nhu cầu sử dụng.

Vậy bản vẽ thiết kế nhà bao gồm những gì?

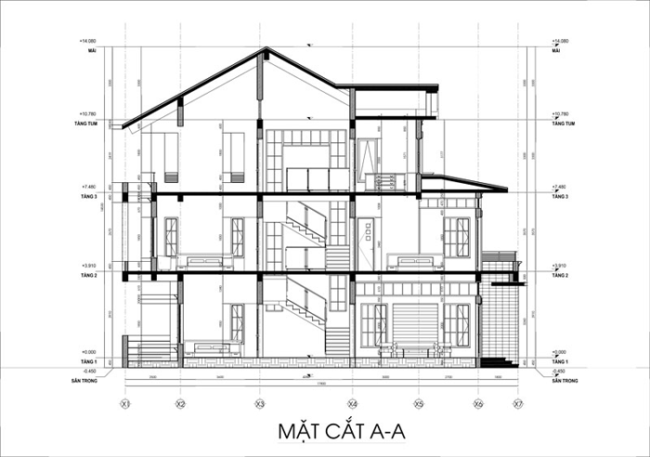

Độ cao

Bản vẽ thiết kế nhà bao gồm những gì?
Hình minh hoạ quy định thiết kế về chiều cao tầng nhà ở dân dụng

Độ cao cung cấp tầm nhìn quy mô ra bên ngoài của ngôi nhà. Đây là nơi bao gồm thông tin về độ dốc của mái nhà, chiều cao trần, lớp hoàn thiện bên ngoài và nhiều thông tin địa hình hơn. Độ dốc của mái nhà sẽ được liệt kê như một tỷ lệ giữa độ tăng thẳng đứng so với chiều ngang.Thông tin quan trọng về vật liệu và kỹ thuật hoàn thiện ngoại thất cũng sẽ được cung cấp. Bản vẽ thiết kế nhà cũng sẽ có thêm chi tiết về những gì cần thiết cho sơ đồ ngôi nhà để đáp ứng các quy tắc xây dựng hiện hành.

Sơ đồ mặt bằng

Sơ đồ mặt bằng sẽ bao gồm rất nhiều thông tin và được hiển thị dưới dạng mặt cắt ngang sẽ hiển thị tất cả các phòng, cửa sổ và cửa ra vào. Các kiến trúc sư thiết kế ở sẽ có thể xác định thông số kỹ thuật cho nhiều vật liệu, bao gồm các thành phần khung, tủ và đồ đạc, cửa ra vào, cửa sổ và nhiều hơn nữa. Đây là nơi sẽ hiển thị kích thước của các phòng riêng lẻ, vị trí của cửa sổ và vị trí của những thứ như lò sưởi, thiết bị, đảo bếp và đồ đạc ống nước.

Sơ đồ mặt bằng sẽ hiển thị tất cả các thông tin cần thiết để đảm bảo ngôi nhà đáp ứng tiêu chuẩn an toàn về phòng cháy chữa cháy. Đây cũng là nơi bạn sẽ tìm thấy thông tin liên quan đến các tính năng bên ngoài như sàn và nhà để xe.

Sơ đồ nền

Sơ đồ nền là nơi bạn sẽ tìm thấy tất cả các thông tin quan trọng cho các tính năng hỗ trợ kết cấu. Người xây dựng sẽ có thể xác định loại và chiều rộng của tường móng sẽ được sử dụng, cũng như định vị và xác định kích thước của móng.

Các tính năng cụ thể bổ sung sẽ được chỉ ra khi cần thiết. Bất kỳ thông tin bổ sung nào sẽ được cung cấp thông qua các ghi chú rất chi tiết liên quan đến móng, tải trọng điểm, kỹ thuật xây dựng….

Sơ đồ thiết kế mái nhà

Những điều này sẽ cung cấp thông tin chính xác, chi tiết về các thành phần kết cấu được sử dụng để làm khung mái. Nó sẽ cho phép người xây dựng xác định số lượng và kích thước của các thành phần cấu trúc cần thiết cũng như vị trí. Các kế hoạch khung mái sẽ hiển thị thông tin về kích thước và khoảng cách của các xà nhà. Phần nhô ra, lỗ thông hơi và đầu nối cũng sẽ được tìm thấy ở đây.

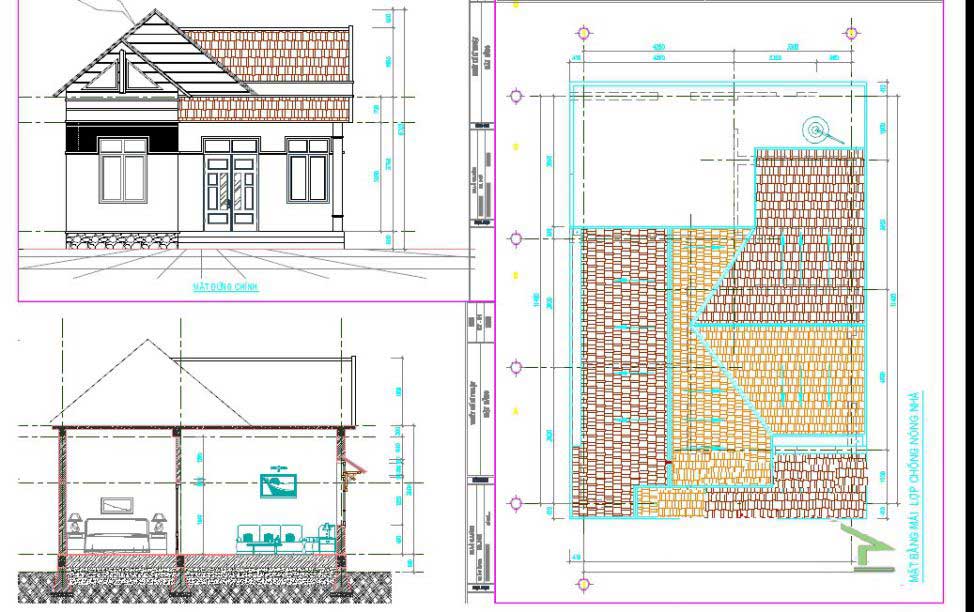

Bản vẽ thiết kế nhà
Hình minh hoạ sơ đồ thiết kế mái nhà

Sơ đồ mặt cắt

Trong thiết kế , sơ đồ mặt cắt là một trong những bản vẽ quan trọng nhất. Sơ đồ mặt cắt sẽ cung cấp thông tin rất cụ thể liên quan đến các tính năng xây dựng và thiết kế khác nhau. Bạn sẽ nhận thấy các hình chiếu mặt cắt ngang lớn hơn của ngôi nhà cũng như các bản vẽ nhỏ hơn, tập trung hơn về các tính năng như tường và cầu thang.

bản vẽ thiết kế nhà
Hình ảnh minh hoạ sơ đồ mặt cắt

Đôi khi các KTS thiết kế nhà ở sẽ hiển thị các phần này dưới dạng bản vẽ phác thảo đơn giản và không bao gồm các chi tiết chính. Hãy nhớ rằng, chức năng của một tập hợp các bản vẽ hoạt động phải là cung cấp mọi thứ cần thiết để duy trì tính toàn vẹn về kiến trúc của ngôi nhà. Điều quan trọng là các bản vẽ này thể hiện chi tiết cấu trúc tốt và bao gồm các ghi chú chi tiết, cụ thể.

Sơ đồ thiết kế đường dây điện nước

Sơ đồ thiết kế điện nước là bản vẽ hệ thống điện nước trong nhà. Bản vẽ sẽ hiển thị đường đi của dây điện, bóng đèn, ổ cắm hay hệ thống ống cấp thoát nước trong nhà. Bản vẽ ngoài được sử dụng khi lắp đặt hệ thống thì còn được dùng để định vị khi sửa chữa, hoặc tìm lỗi khi hệ thống xảy ra lỗi trong quá trình sử dụng.

Trên đây là những thông tin về bản vẽ thiết kế nhà mà Saigon Central gửi đến bạn. Chúng tôi hy vọng có thể giúp bạn có cái nhìn rõ nét hơn về bản vẽ thiết kế nhà. Nếu bạn đang có nhu cầu thiết kế nhà và cần được tư vấn cụ thể hơn, hãy liên hệ với Saigon Central để được các kiến trúc sư của Saigon Central tư vấn thiết kế nhà.

Ngoài ra, để có thể phục vụ được cho quý khách hàng tốt nhất, Xây dựng Saigon Central cung cấp tất cả các dịch vụ liên quan đến xây nhà trọn gói, hoặc nếu bạn muốn tự mình hoàn thiện thì hãy tham khảo dịch vụ xây nhà phần thô của chúng tôi. Và hơn nữa, dịch vụ sửa nhà trọn gói của Saigon Central cũng luôn là sự lựa chọn hàng đầu hiện nay, nếu bạn muốn chỉnh trang lại ngôi nhà mơ ước của mình.
